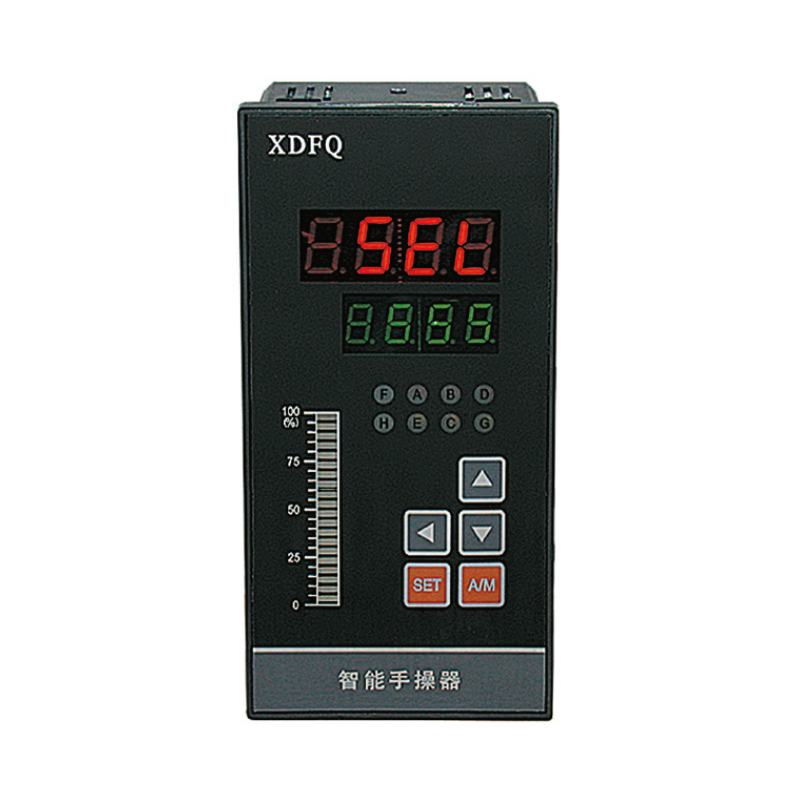

JC-XDFD/Q系列智能手操器
JC-XDFD/Q系列智能手操器,是一台能够替代传统型DDZ型自动化控制系统中的操作器和伺服放大器两台仪表。采用片上系统技术,结构简单,性能优越,质量可靠,双数码加光柱三重显示,美观醒目,可与国内外各种智能调节器或DCS控制系统配套使用,作为主机故障及维修的后备手操输出单元。本系列仪表分为: D型操,Q型操,硬手操。
D型手操器由调节器或DCS传给的控制信号和执行器反馈来的阀门位置信号进行运算后,直接输出正反转电信号驱动电动执行器,控制电机的正反转,同时输出阀位信号给调节器。操作器自动转手动时,输出开关量的状态信号给调节器,作为调节器进行阀位跟踪信号。
Q型手操器由调节器或DCS传给的控制信号和执行器反馈来的阀门位置信号进行运算后,输出线性电流或电压信号直接驱动气动阀,控制阀门的开关,同时输出阀位信号给调节器。操作器自动转手动时,输出开关量的状态信号给调节器,作为调节器进行阀位跟踪信号。
硬手操由一台无自动控制的操作器,仅接收阀信号,通过人机对话控制输出,输出的信号可以是正反转电信号(D型硬手操)或线性电流电压信号(Q型硬手操)。并通过阀位信号的接收,显示阀位,来确定阀门的开度。
我要订购

Product details

产品详情

全新技术

New technology

01
安全可靠

Safe and reliable

02
测量精准

Accurate measurement

03

特 点

●输入信号可以任意指定选择。

●开机自动或开机先手动(可预置手动输出值)。

●手动状态输出。

●阀位反馈跟踪输出。

●EM l-程手动功能,初给输出值保持不变,远程手动取消后,可保持手动或返回自动状态。

● EM2-程手动功能,初始值可预置。

●阀位反馈错误指示,阀位反馈断线可自动进手动。

●跟踪误差错误指示。

●主输入断线故障时输出给电机时控制信号自动保护,并输出故障信号。

●可在表内内置两路1 6A或4 1 A双向可控硅,直接控制执行机构的电机正反转。

 ●所有的设置参数可保存10丢失。

●系统自动复位,无死机现象。

技术指标

●输出信号: 4-20mA,0-10mA

●调节器反馈输入: 4-20mA,0-10mA,0-5V,1-5V

●阀位反馈输入: 0-10mA,4-20mA,0-5V,1-5V

●阀位反馈输出: 4-20mA,0-10mA或0-5V,1-5VDC

●手动/自动状态输出: 断,自动状态; 通,手动状态。

●远程手动输入EM1: 为低电平,表示有EM1有效;

●远程手动输入EM2: 低电平接通有效; 断开无效。

●供电电源: 220VAC/50Hz或24VDC
