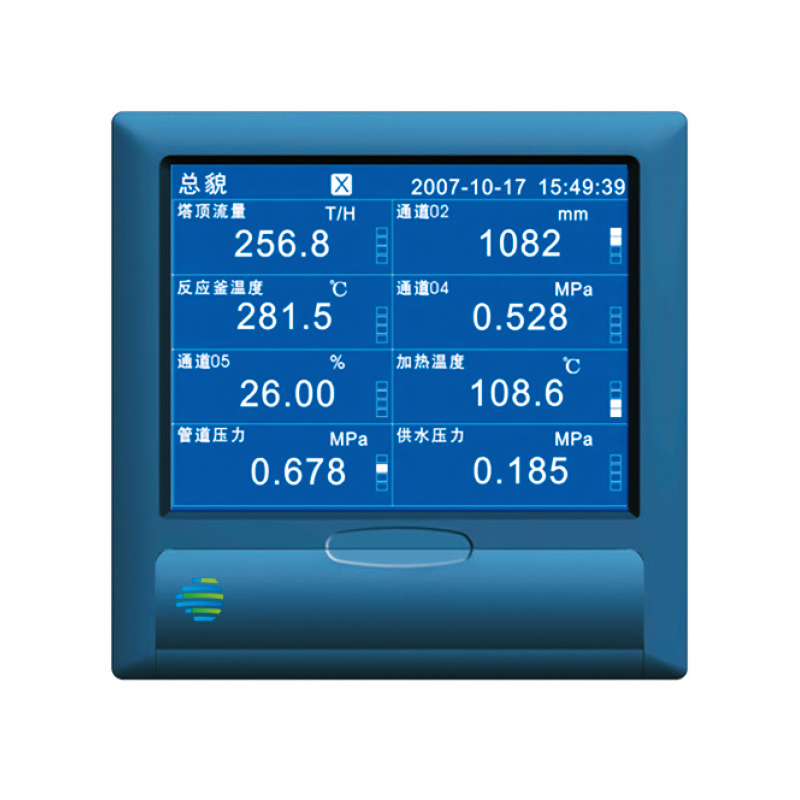

JC-XJ-6000蓝屏无纸记录仪
JC-XJ-6000 16路万能输入蓝屏无纸记录仪,可输入标准电流、标准电压、频率、毫伏、热电偶、热等阻等信号。具有传感器隔离配电输出、继电器报警出、变送输出、流量积算、温压补偿、历史数据转存、打印以及远程通讯功能。
我要订购

Product details

产品详情

全新技术

New technology

01
安全可靠

Safe and reliable

02
测量精准

Accurate measurement

03

特 点

5.6英寸320×234点阵高亮度蓝屏图形液晶显示,LED背光、画面清晰、宽视角。

屏幕对比度可以自由调节;

高速、高性能32位ARM微处理器,画面响应时间小于0.2秒,可同时实现12路信号的检测、记录、

显示和报警;

采用最新大规模集成电路,国际名厂元器件精心设计;

大容量FLASH闪存芯片存贮历史数据,掉电永不丢失数据;

全隔离万能输入,可输入多种信号,无需跳线,通过软件组态即可;

工程量显示数值范围宽,可显示5位数值:-9999~19999;

支持真空度科学计数法显示;

中文莱单组态、显示工程位号,工程单位。软件密码锁保证用户组态安全;

内置国标二级字库(6500汉字);全新T6输入法,操作方便。支持汉字拼音输入,数字、英文、

特殊符号、上下标等自由输入,采用国际标准编码,解决特殊单位及汉字位号的输入问题。

汉字位号、单位自定义组合输入;

报警显示,同时指示各路通道的下下限、下限、上限、上上限报警。可以记录最近的15条报警信息;

使用USB2.0接口转存和备份历史记录,支持256M、512M、1 G优盘;支持FAT16/FAT32文件系类型,Windows可识别历史记录文件。

标准串行通讯接口:RS-485和RS-232C;

支持标准Modbus RTU通讯协议,提供多种数据类型,如百分量、工程量、累积量等,除支持本公司ScanX数据管理软件外,还支持iFIX、组态王、MCGS、PCAut0等流行专业组态软件,无需专用驱动;可外接微型打印机,支持手动打印、定时自动打印,满足用户现场打印的需要;

集成硬件实时时钟,掉电情况下时钟也能准确运行;

新型开关电源,85VAC~265VAC范围内正常工作;

提供变送器+24VDC隔离配电。

补偿模型丰富,可对液体、一般气体、蒸汽、天然气等多种介质进行补偿。

小流量补足计量功能,仪表掉电后按设定值进行补偿。

提供8小量班报,1 2小时班报,日报表、月报表。可自由设定结算时间。

当温度传感器、压力传感器发生故障时,会自动改用设定温度,压力计算补偿量。

具有掉电记录功能,记录仪表上电,停电时间,显示累计停电时间,防止用户停电窃汽。

全铝密封外壳及内部屏蔽板,保证仪表在恶劣环境中正常工作。

技术指标

● 显 示 器:5.6英寸320×234点阵TFT图形液晶显示器,LED背光,宽视角

● 基本误差: ±0.2%F·S

全隔离万能输入:1~16通道信号输入,通道间全隔离,隔离电压>400V。

● 输入规格:

● 输出规格

配 电:

4组24VDC输出,输出电流60mA/组

8路可组态继电器触点输出,触点容量为3A、250VAC(阻性负载)默认为常开触点。
最多4路模拟量输出(变送输出或PID输出),4-20mADC,负载电阻<600Ω

● 补偿运算:

蒸 汽:

根据蒸汽密度表格查询蒸汽密度,补偿蒸汽的质量流量
压力范围0.1~22MPa

温度范围0~600℃

水:     根据水密度表格查询水密度,补偿水的质量流量温度范围0~℃

● 累积范围:0~9999999999

● 通讯、

打      印: 通讯接口:RS232或RS485

波 特 率:1200、2400、1800、9600、19200、38400、57600

打印接口:RS232直接连接串行微型打印机

● 打印时间:

记录间隔:1、2、5、10、15、30、60、120、240秒可选。

记录长度:72小时/笔(记录间隔1秒)~720天/笔(记录间隔4分)

● 数据备份和转存:256M~1G优盘可选;

● 热电偶冷端补偿误差:±1℃

● 断电保护:

内置FLASH存储器,保护参数和历史数据,断电后可**保存。集成硬件时钟,掉电后也能准确运行。

● 电        源:开关电源85VAC~265VAC、50Hz±5%,功耗<30W

● 环境温度:0-50℃

● 环境湿度:0-85%RH
