特 点

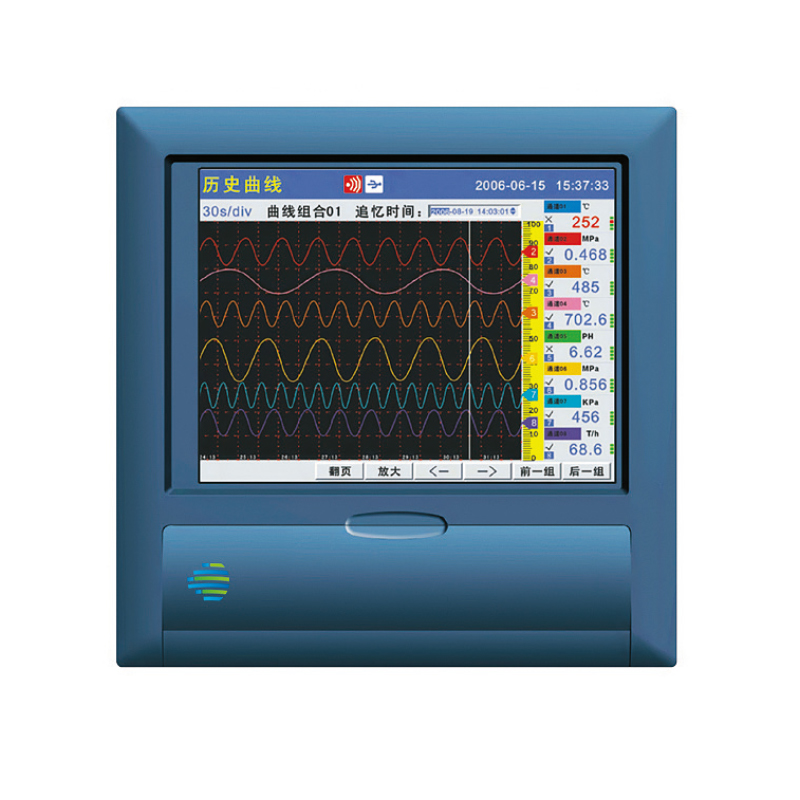

    进口SHARP  10.4英寸640×480点阵TFT高亮度彩色图形液晶显示屏，CCFL背光、画面清晰、色彩绚丽、宽视角；

    屏幕亮度可以自由调节；

    高速、高性能32位ARM微处理器，画面响应时间小于0．5秒，可同时实现40路信号的检测、记录、显示和报警；

    采用最新大规模集成电路，国际名厂元器件精心设计；

    大容量FLASH闪存芯片存贮历史数据，掉电永不丢失数据；

    全隔离万能输入，可输入多种信号，无需跳线，通过软件组态即可；

    工程量显示数值范围宽，可显示5位数值：-9999～19999；

    支持真空度科学计数法显示；

    曲线显示可以自由组合，自定义曲线颜色；

    曲线走纸方式可设定横向或纵向；

    中文莱单组态、显示工程位号，工程单位。软件密码锁保证用户组态安全；

    内置国标二级字库(6500汉字)，使用T6拼音输入法，自由输入位号和单位；

    报警显示，同时指示各路通道的下下限、下限、上限、上上限报警。可以记录最近的15条报警信息；

    使用USB接口转存和备份历史记录，支持256M、512M、1G优盘；

    标准串行通讯接口：RS-485和RS-232C；

    10M Ethemet标准RJ45接口；

    标准Modbus通讯协议。除支持本公司的ScanX数据管理软件外，还支持iFIX、组态王、MCGS等流行专业组态软件，无需专用驱动；

    可外接微型打印机，支持手动打印、定时自动打印，满足用户现场打印的需要；

    集成硬件实时时钟，掉电情况下时钟也能准确运行；

    新型开关电源，85VAC～265VAC范围内正常工作；

    提供变送器+24VDC隔离配电；

    金属外壳，允许在恶劣的环境下使用。


技术指标

● 输出信号:

 配 电:

16路配电，8组24VDC输出，输出电流60mA/组

36路可组态继电器触点输出，触点容量为3A、250VAC(阻性负载)默认为常开触点

最多12路模拟量变送输出或8路调节PID输出，4-20mADC，负载电阻<600Ω通讯、打印

● 通讯、打印:

通讯接口:RS-232、RS-485和Ethernet RJ45

波 特 率:1200、2400、9600、57600(RS-232、RS-485)、10M(Ethernet)

打印接口:RS-232直接连接串行微型打印机

● 补偿运算:

 蒸        汽:根据IFC67公式计算蒸汽密度补偿蒸汽的质量流量

一般气体:温度、压力补偿测量标准体积流量

天 然 气:温度、压力补偿测量标准体积流量

液        体:温度补偿测量标准体积流量或质量流量

● 累积范围:0～99999999

● 数据备份和转存:265～1G优盘可选

● 记录时间:

● 精       度:±0.2％FS

● 显示方式:640×480点阵、高亮度、大屏幕、宽视角10.4英寸真彩图形液晶显示屏，CCFL背光

● 保护方式:内置Flash存储器保护参数和历史数据，断电后可**保存

● 供电电源:开关电源85VAC-265VAC，50Hz±5％，功耗<120W
