结  构

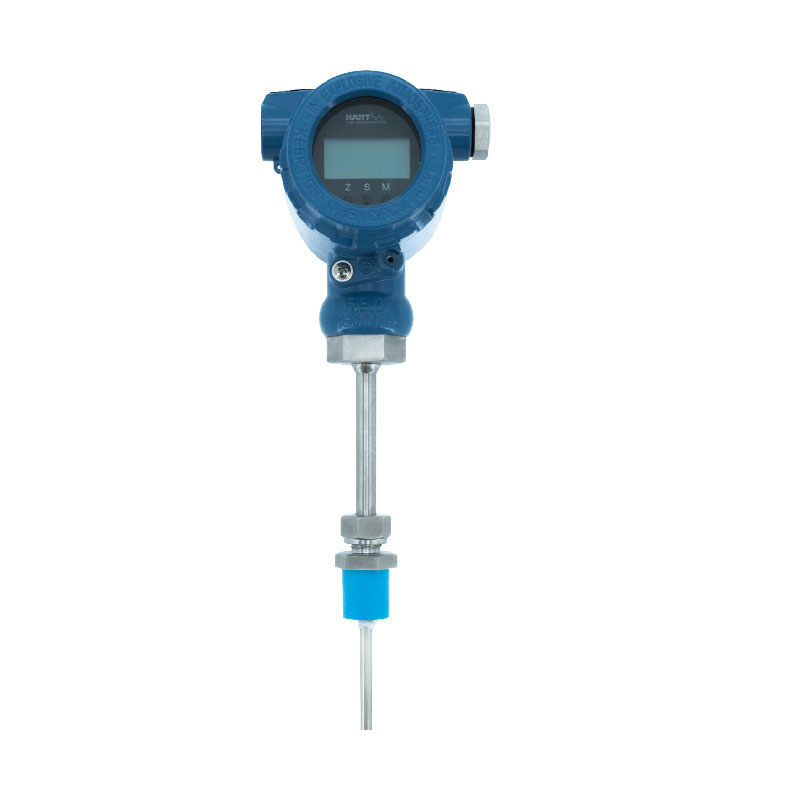

    带热电偶(阻)温度变送器由热电偶或热电阻和变送器部件组成。

    热电偶包括热电偶元件、保护管、接线盒等主要部分;两者的接线盒和保护管相同。

    热电偶元件由铠装热电偶组成；热电阻元件由铠装铂电阻组成。

    保护管:要求耐高温、耐磨蚀，能承受温度急剧变化，有良好的气密性及足够的机械强度。

    接线盒用铝合金制成，防爆式,防爆等级dⅡCT4-T6;防水式，防护等级IP65。

    变送器部件:由壳体、盖板、电路板接线柱等组成，用硅橡胶浇封方法使用电子元件密封在壳体内，因此不可拆卸。
