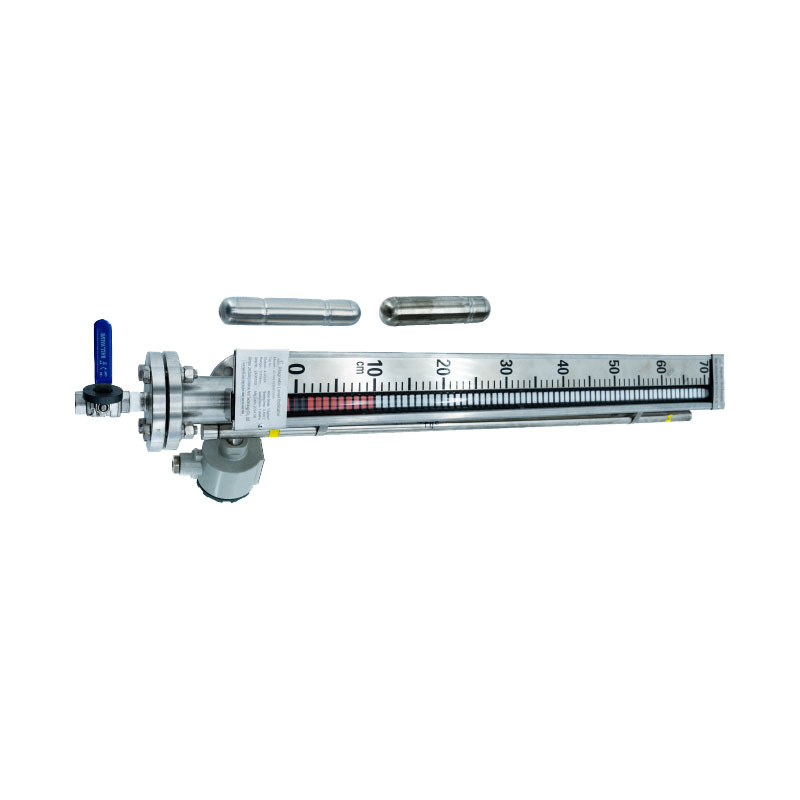

JC-56L磁性浮子液位(界位)计
JC-56L系列磁性浮子液位(界位)计(以下简称液位计),是一种浮子式以金属管为主体管的现场指示型液位计,该系列产品可以做到高密封、防泄漏,可以在高温、高压、高粘、强腐蚀性条件下安全可靠的测量液位,全过程可以做到无盲区、显示醒目、读取直观清晰,配上液位报警开关,可实现液位或界位的上下限报警及自动控制,配上远传变送器,可将液位界位的现场信息转换成4-20mA标准信号输出,实现远距离检测、指示、控制、记录等功能。该液位计广泛用于电力、石油、化工、冶金、环境、食品、造纸等行业生产储备等过程中各种承压、敞口贮液设备的液位的测量与控制。
我要订购

Product details

产品详情

全新技术

New technology

01
安全可靠

Safe and reliable

02
测量精准

Accurate measurement

03

工作原理:

该液位计结构是基于连通器原理,使主体管内的液位与设备容器中的液位高度一致,装有**磁钢的浮子浮在主体管的液面上(浮子内磁钢的位置与液面相平),当容器中的液位发生改变时,主体管的液位也随之改变,浮子的位置也同步改变,浮子内的磁钢通过磁藕合的作用驱动主体管外部的红白翻柱指示器翻转180度,液位计指示器由白色变成红色,液位下降时指示器由红色变为白色,红色表示液位高度;界位测量时红白交界处为两液体的交界面。

技术参数:

  1、量程范围: (两个法兰中心的距离)300~8000mm其他尺寸可定做。

  2、压 力: 0~2.5MPa 0~10MPa 0~25MPa其他压力范围可定做

  3、工作温度: -196~550℃

  4、介质密度: ≥0.45g/cm3

  5、界位比重差:≥0.05g/cm3

  6、指示误差: ±10mm

  7、浮子跟随速度:≥0.08m/s

  8、介质粘度:≤0.4Pa.s (对粘度大或低温易结晶介质要选用夹套型)
