JC-53L系列超声波物位计
JC-53L系列超声波物位计超声波物位计是集超声、电子、软件于一身的高科技产品,国内自主研制的仪表,是各类工业现场测量液位的**仪器。该超声波物位计的各项指标均已达到了国际同类产品的先进水平,可全面替代进口的超声波物位计。
声波频率超过20kHz的声波称为超声波,超声波是机械波的一种,也是机械振动在弹性介质中的一种传播过程,它的特征是频率高、波长短、绕射现象小,另外方向性好,能够成为射线而定向传播。在对光不透明的固体中,超声波可穿透几十米的长度,碰到杂质或界面就会有显著的反射。由超声波在介质中传播原理可知,若介质压力、温度、密度、湿度等条件一定,则超声波在该介质中传播速度是一个常数。因此,当测出超声波由发射到遇到液面反射被接收所需要的时间,则可换算出超声波通过的路程,即得到了液位的数据。
物位测量过程中,超声波信号由超声波探头发出,经液体或固体物料表面反射后折回,由同一个探头接收,测量超声波的整个运行时间 ,从而实现物位的测量。声波传输距离 与声速 和声传输时间 的关系可用公式表示:L=1/2vt
L:超声波探头距所测料面距离。单位:m;
v:经温度补偿后的声速值。单位:m/s;
t:测量范围内声波的运行时间。单位:s
公司超声波物位计产品丰富,从一体式到分体式,型号完备,低盲区、高灵敏度,易于安装。独到的自动功率控制技术,加上智能信号处理等多项技术的应用,具有多项专利技术,能够真正经得起各种现场的考验。
我要订购

Product details

产品详情

全新技术

New technology

01
安全可靠

Safe and reliable

02
测量精准

Accurate measurement

03

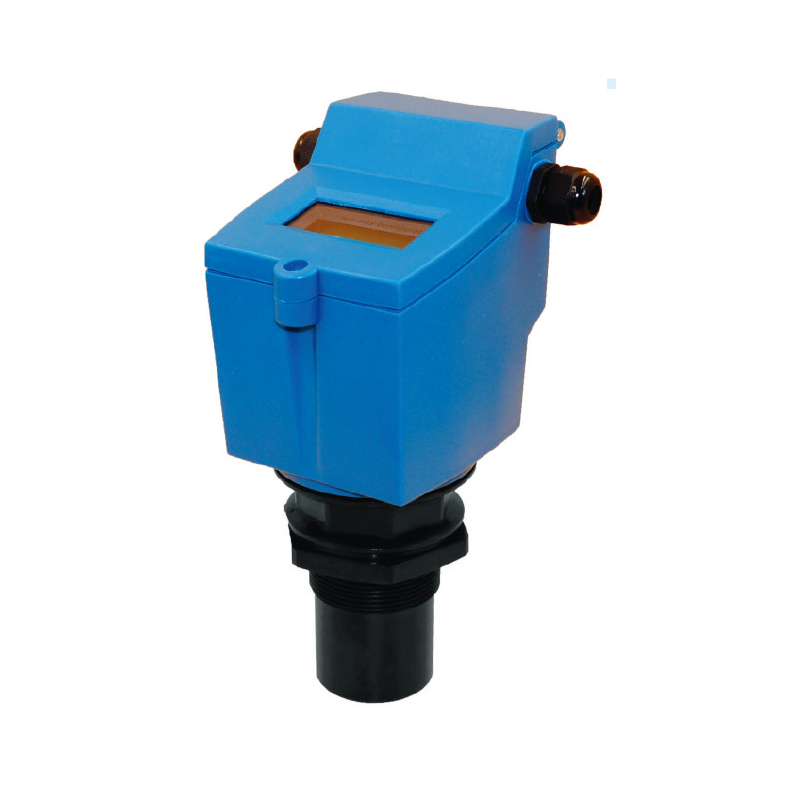

(1).一体式超声波物位计

一、产品分类

●两线制: 供电DC24V和信号输出(4-20m)共用一根两芯电缆,为标准的变送器形式,发射功率相对弱些,检测周期略长。

●三线制:供电回路和信号输出回路独立,当采用DC24V供电时,可使用一根3芯电缆线,供电负端和号输出负端共用一根芯线

●四线 制:供电回路和信号输出回路独立,当采用DC24V供电时,可使用一根3芯电缆线,供电负端和信号输出负端共用一根芯线;当采用AC220V供电时,或者当采用DC24V供电,要求供电回路与信号输出回路完全隔离时,应选用一根4芯电缆线。

●应用场所:储罐、化学品罐、池子、料槽、水渠、水井、粮仓、料仓等。

●被测介质:清水、污水、灰浆、泥浆、酸碱液、化学试剂、润滑油、重油、沥青、矿石、粮食、固颗粒等。

二、产品特点

(1)、**量程可达40m    固体料位测量可达25m。

(2)、最小分辨率1mm。

(3)、LCD/LED大显示屏。

(4)、智能信号处理技术。

(5)、全塑料防腐外壳:防护等级IP67。

(6)、专利的换能器结构:小量程物位计法兰安装时,对法兰接管长度无要求。

(7)、简单的按键设定参数:无需等待容器排空或加满,无需附加的遥控器。

(8)、灵活的安装方式:螺纹(法兰)、固定孔(支架)。

(9)、探头可加长:适应寒冷地区室外密闭容器安装,防止结霜。

(10)、配有高低位双继电器:四线制提供此功能。

(11)、交流和直流供电形式可选:四线制和分体机主机提供此功能。

三、技术规格

(1)、量    程: 小量程:0.20~4m、0.25~6m、0.30~8m

                         中量程:0.40~10m、0.60~15m、1.20m~20m

                         大量程:1.40m~30m、1.60m~40m

(2)、 精度(空气中):0.2%F·S

(3)、 电流输出: 4~20mA

(4)、 输出负载: 0~500Ω

(5)、 显示方式: 4位LCD/LED

(6)、 输入电源: DC20~32V

(7)、 温度补偿: 全范围自动

(8)、 介质温度: -45℃~+85℃

(9)、 压力范围: ±0.1MPa

(10)、声波束角: 8°、5°(3db)

(11)、检测周期: 1秒

(12)、参数设置: 3位有感按键

(13)、电缆装置: PG13.5密封套

(14)、外壳材料: 压铸铝

(15)、传感器材料: PVC或定制PTFE外壳

(16)、防护等级: IP67

(17)、安装方式: 螺纹、法兰、支架


(2).分体式超声波物位计

一、技术规格

● 精       度:0.2%(满量程)

● 分 辨 率:1mm/1cm

● 显       示:4位LCD或6位LED

● 信号输出:4~20mA

● 输出负载:0~500Ω

● 串口输出:RS485(HILEVEL简易协议或MODBUS协议)

● 波 特 率:19200/9600/4800

● 环境温度:-40~75℃

● 检测周期:1秒

● 供电电源:HLFD型:DC24V(±10%)0.1A

                    HLFA型:AC220V(±20%)0.05A

● 参数设置:3位有感按键

● 电缆装置:PG11/PG13.5密封套

● 外壳材料:ABS

● 外壳保护等级:IP67

● 外形尺寸:170×100×70mm

● 安装方式:墙挂式


分体式超声波物位计测量探头

一、技术规格

● 量      程:小量程:0.20~4m、0.25~6m、0.30~8m

                   中量程:0.45~12m、0.60~15m、0.80~20m

                   大量程:1.40~30m、1.60~40m

● 温度范围:-40℃~+85℃

● 压力范围:±0.1Mpa

● 波 束 角:8°、5°(3db)

● 外壳材料:ABS/PVC或定制PTFE外壳(中、小量程)

● 外壳防护等级: IP68

● 抗 蚀 性:耐强腐蚀

● 探头引出电缆长度:标配10m(订货可加长至1000m而不受干扰)

● 安装方式:螺纹或法兰
