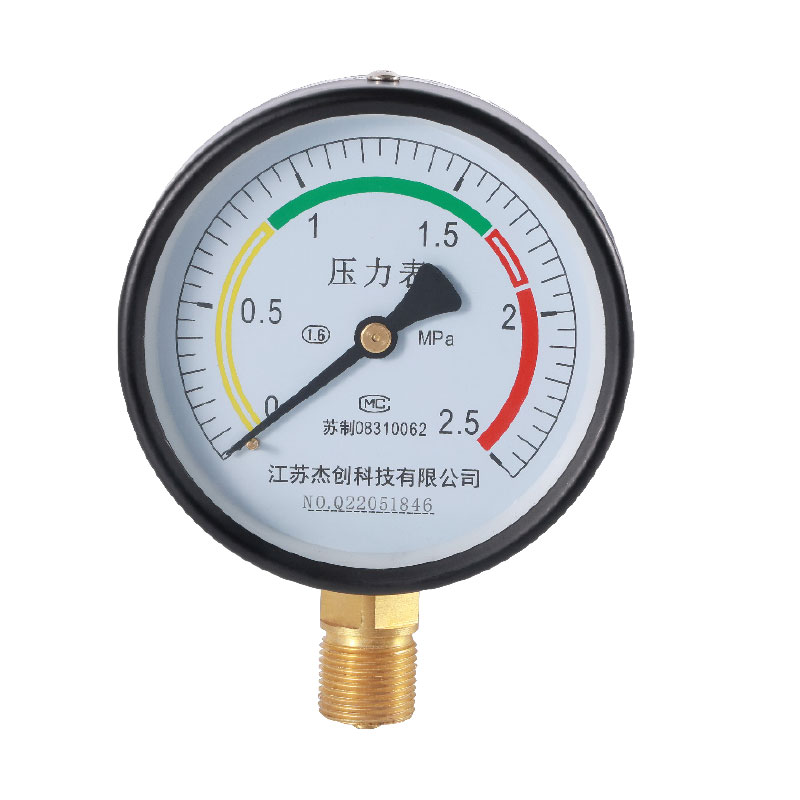

Y普通压力表系列

一、主要技术指标

● 表壳材质:  08F喷黑塑、电镀

● 接头材质:  铸造铅黄铜

● 机    芯:  铜合金

● 温    度:  -40～70℃，湿度不大于85%RH

● 工作压力:  静负荷:用至测量上限值的3/4

                       交变负荷:用至测量上限值的2/3

● 公称直径: ∅60、∅100、∅150、∅200、∅250

● 连接螺纹: M10×1、M14×1.5、M20×1.5或按约定要求

● 精    度: 1.6级、2.5级

YB全不锈钢压力表(含耐震型)

一、主要技术指标

● 精      度: 1.0、1.6、2.5级

● 量      程: 0～0.6…6.0      -0.1～0    -0.1…2.4…60MPa

● 外壳材料: 304SS  防护等级耐震型IP64

● 波 登 管: 316LSS

● 机      芯: 304SS

● 接      头: 304、316SS

● 接口螺纹: M14×1.5   M20×1.5、G、ZG、NPT

● 使用温度: -40～≤200℃

● 震 动 型: V、H、4

● 使用压力: 静压用至测量上限值3/4交变负荷用至测量上限2/3

● 密    封: 丁腈、特氟龙、橡胶

● 温    度: -40～70℃

● 耐 震 型: 含接头与表壳氩弧焊，壳内充硅油

YTX电接点系列压力表

一、主要技术指标

● 表面直径: 100   150

● 精    度: 1.0、1.6级

● 量    程: 0～0.06…60   -0.1…2.4…60MPa

● 外壳材料: 普通08F喷塑、不锈钢304SS

● 波 登 管: 磷铜管Qsn4-0.3、不锈钢304、316LSS

● 密    封: 丁腈、硅、特氟龙

● 接口螺纹: M20×1.5  G  ZG  NPT

● 耐振型充液: 硅油   变压器油

● 工作振动: V、H、3   耐震型：V、H、4

● 防护等级: IP64

YTZ电阻(位)远传压力表

一、主要技术指标

● 精度等级: 1.6级

● 表    壳: :08F喷黑塑(电镀)   不锈钢304SS

● 机    芯: 铜合金                    不锈钢304SS

● 接    头: 铸造铅黄铜           不锈钢304、316SS

● 波 登 管: 磷青铜                不锈钢316SS

● 温    度: -40～70℃

● 相对湿度: 不大于85%RH

YTT差动远传压力表系列

一、主要技术指标

● 接    头:  304SS

● 波 登 管:  304SS

● 密    封:  丁腈、特氟龙、橡胶

● 防护等级:  IP64

● 温    度:  -40～70℃

● 工作压力:  静 负 荷:用至测上限值的3/4

                       交变负荷:用至测量上限值的2/3

● 精度等级:  1.6级

● 测量范围（MPa）:0～0.1至60、-0.1～0、-0.1～0.05至2.4

● 输出信号: 4～20mA·DC

● 电源电压: 24VDC

● 消耗功率: ≤3W

● 负载电阻: 0～350Ω

● 工作条件: 环境及工作介质温度应不超过-20～60℃，

                      相对温度≤85％RH，且震动和被测介质的

                     急剧脉动的应对仪表正常工作无明显影响。

YE膜盒压力表

一、主要技术指标

● 外壳尺寸:∅100  ∅150

● 精    度:1.6、2.5级

● 量    程:0～60kPa   ±1～±20kPa

● 外    壳:08F喷塑   304 304LSS

● 膜    盒:磷青铜    铍表铜   304、316LSS

● 接    头:铜合金    304、316SS

● 机    芯:铜合金    304SS

                  表玻璃    聚碳酸酯    钢化玻璃

● 接    口:M20×1.5、G、ZG、NPT

● 相对湿度:不大于85%RH

● 温    度:-20～55℃

● 密    度:丁腈、特氟龙橡胶、四氟

● 防护等级:  IP64

YPBF不锈钢膜片压力表

一、主要技术指标

● 表壳外径: ∅100  ∅150

● 量    程: 0～0.01～40kPa  0～0.01～2.5MPa  -0.1～0MPa

● 上、下体法兰: ∅100  ∅120微压

● 精度等级: 1.6    2.5级

● 法兰材质:  304、316LSS

● 膜片材质: 3J1、3J53、316LSS表面喷四氟

● 机    芯: 304SS

● 接    口: M20×1.5   G、ZG、NPT

● 温    度:  -40～70℃

● 密    封:  丁腈、特氟龙橡胶、四氟

● 防护等级: IP64

● 工作压力: 静负荷用至测量上限值的3/4

                      交变负荷用至测量上限值的2/3

● 工作振动: V、H、3    耐震型：V、H、4

YTP隔膜系列压力表

一、主要技术指标

● 防护等级: IP64

● 表壳外径: ∅100    ∅150

● 精        度: 1.6级

● 表壳材质: 304SS  PVC

● 波 登 管: 304、316LSS

● 表 接 头: 304、316LSS

● 耐 震 型: 表壳内充硅油

● 卫 生 型: 表壳内充医用甘油

● 充        油: 体内充硅油

● 隔离膜片: 316LSS哈氏合金276、蒙乃尔、Cu30Ni70、

                       钛、PTFE、钽

● 特殊需要: 隔离体内衬四氟、膜片表面喷四氟

● 表    壳: 表壳表面喷环氧树脂。防护等级IP64

● 密封材料: 丁腈、硅、氟、橡胶、四氟

● 表面玻璃: 有机玻璃、钢化、PC和双层防爆玻璃

● 温    度:  -40～70℃    较高温度可特殊订货

卫生型系列-隔膜压力表

一、主要技术指标

● 精    度: 1.0、1.6级

● 量    程: 0～0.1…2.5MPa

● 表壳外径: ∅60    ∅100

● 表壳材质: SUS304

● 弹 簧 管: 316SS

● 上、下体: 304、316SS

● 隔离膜片: 316SS氩弧焊接

● 卡    箍: 304SS(15″2″25″)

●  承受压力: ≤2.5MPa

●  机    芯: SUSU304

●  隔离体内充: 食品油

                            壳内耐震型充医用甘油

●  接    口:   M20×1.5焊接不锈钢管

                     G     ZG     NPT

●  环境温度: -40～70℃

●  介质温度: ≤200℃

●  防护等级: IP64

●  螺 母 式: MN、Rr螺纹
